Ako dobre zavedený dodávateľ kĺbových skládok (ADT) som mal tú česť pozorne pozorovať a porozumieť zložitým fungovaním týchto pozoruhodných strojov. Hydraulický systém kĺbového sklápača je jadrom jeho funkčnosti, čo mu umožňuje vykonávať rôzne úlohy s presnosťou a silou. V tomto blogu sa ponorím do podrobností o tom, ako funguje hydraulický systém ADT.
Základy hydraulických systémov
Predtým, ako konkrétne diskutujeme o hydraulickom systéme kĺbového sklápača, je nevyhnutné porozumieť základným princípom hydraulických systémov. Hydraulika je založená na Pascalovom zákone, ktorý uvádza, že keď sa tlak vyvíja na uzavretú tekutinu, k zmene tlaku dochádza v celej tekutine. V hydraulickom systéme sa na prenos energie z jedného bodu do druhého používa kvapalina (obvykle olej).
Hlavné komponenty základného hydraulického systému zahŕňajú hydraulické čerpadlo, hydraulické valce, ventily a nádrž. Čerpadlo je zodpovedné za vytváranie tlaku tým, že núti hydraulickú tekutinu do systému. Valce prevádzajú hydraulický tlak na mechanickú silu, ktorý sa môže použiť na presun častí stroja. Ventily riadia prietok a smer hydraulickej tekutiny a nádrž ukladá hydraulickú tekutinu.
Hydraulický systém v kĺbovom sklápačke
1. Systém riadenia
Jednou z najdôležitejších funkcií hydraulického systému v ADT je mechanizmus riadenia. Kĺbový sklápač sa vyznačuje kĺbovým kĺbom, ktorý umožňuje predným a zadným úsekom nákladného vozidla otáčať sa navzájom. Tento dizajn poskytuje vynikajúcu manévrovateľnosť, najmä v tesných priestoroch.
Hydraulický systém riadenia pozostáva z hydraulického čerpadla, valcov vo riadení a riadiaceho ventilu. Hydraulické čerpadlo, zvyčajne poháňané motorom nákladného vozidla, natlakuje hydraulickú tekutinu. Keď operátor otočí volant, riadiaci ventil riadenia nasmeruje tlakovú tekutinu na jednu stranu valcov volantu. Keď tekutina vstupuje do valca, spôsobí, že sa piest vo vnútri pohybuje, čo sa zase otáča prednými a zadnými časťami nákladného vozidla. Táto presná kontrola valcov volantu zaisťuje, že ADT bude možné presne riadiť, či už ide o navigáciu na stavebnom mieste alebo bane.
2. Zdvíhací a skládkový systém
Ďalším kľúčovým aspektom hydraulického systému ADT je mechanizmus zdvíhania a skládky. Posteľ nákladného vozidla je potrebné zdvihnúť, aby sa jeho náklad efektívne vyložil. Dosahuje sa to pomocou súboru hydraulických valcov umiestnených medzi podvozkom a telom skládky.
Hydraulické čerpadlo dodáva natlakovú tekutinu do zdvíhacích valcov. Keď operátor aktivuje ovládanie zdvíhania, ventil nasmeruje tekutinu do valcov. Keď tekutina vyplňuje valce, piesty sa rozširujú a zdvíhajú skládku. Návrh týchto valcov a hydraulický systém je navrhnutý tak, aby zvládol ťažké zaťaženie, ktoré ADT zvyčajne prenáša. Po vyložení nákladu môže operátor proces zvrátiť. Ventil je nastavený tak, aby umožnil tekutine prúdiť späť do nádrže, a hmotnosť tela skládky spôsobuje, že sa piesty zasunú, čím sa telo spustí späť do pôvodnej polohy.
3. Systém odpruženia
Niektoré moderné kĺbové skládky tiež používajú hydraulické systémy v ich zavesení. Hydraulické zavesenie ponúka niekoľko výhod, ako napríklad zlepšené pohodlie jazdy, lepšie vyrovnanie a vylepšená stabilita.
V systéme hydraulického suspenzie sa namiesto tradičných prameňov používajú hydraulické valce. Tieto valce sú spojené s hydraulickým akumulátorom a riadiacim ventilom. Akumulátor ukladá tlakovú hydraulickú tekutinu, ktorá sa môže použiť na nastavenie výšky a tuhosti suspenzie. Keď kamión narazí na nerovnomerný terén, riadiaci ventil môže nasmerovať tekutinu na vhodné valce, aby udržal jazdu na úrovni. Napríklad, ak jedna strana nákladného vozidla zasiahne hrbol, hydraulický systém dokáže rýchlo upraviť tlak v zodpovedajúcom valci, aby absorboval šok a udržal stabilný vozík.
Dôležitosť hydraulickej tekutiny
Hydraulická tekutina používaná v hydraulickom systéme kĺbového sklápača nie je iba médiom na prenos energie; Zohráva tiež dôležitú úlohu pri mazaní, chladení a prevencii korózie.
Hydraulická kvapalina vysokej kvality má vynikajúce mazacie vlastnosti, ktoré znižujú opotrebenie pohybujúcich sa častí hydraulického systému, ako sú piesty a valce. Pomáha tiež rozptýliť teplo generované počas prevádzky systému. Pretože hydraulické čerpadlo a valce generujú značné množstvo tepla, správne chladenie je nevyhnutné na zabránenie prehriatiu, čo môže viesť k zlyhaniu systému.
Hydraulická tekutina navyše obsahuje prísady, ktoré chránia kovové komponenty systému pred koróziou. Toto je obzvlášť dôležité v drsnom prevádzkovom prostredí, ako sú bania alebo staveniská, kde môže byť ADT vystavená vlhkosti, prachu a iným kontaminantom.
Údržba hydraulického systému
Správna údržba hydraulického systému je rozhodujúca na zabezpečenie spoľahlivej prevádzky kĺbového sklápača. Pravidelné kontroly by sa mali vykonávať na hladine, kvalite a teplote hydraulickej kvapaliny. Kvapalina by sa mala meniť v odporúčaných intervaloch, aby sa zabránilo kontaminácii a degradácii.
Hydraulické filtre je potrebné pravidelne kontrolovať a vymeniť. Tieto filtre odstraňujú kontaminanty z hydraulickej tekutiny, ako sú nečistoty, kovové častice a voda. Zanesený filter môže obmedziť tok tekutiny, čo vedie k zníženému výkonu systému a potenciálnemu poškodeniu komponentov.
Okrem toho by sa mali skontrolovať hydraulické hadice a armatúry na úniky, praskliny alebo príznaky opotrebenia. Akékoľvek poškodené hadice alebo armatúry by sa mali okamžite vymeniť, aby sa zabránilo strate tekutín a udržali integritu hydraulického systému.
Náš sortiment produktov
Ako kĺbový dodávateľ sklápacích vozidiel ponúkame širokú škálu vysoko kvalitných ADT. Naše výrobky sú navrhnuté s pokročilými hydraulickými systémami, ktoré zabezpečujú optimálny výkon a spoľahlivosť. Okrem našich štandardných kĺbových skládok máme aj ďalšie súvisiace produkty v našom portfóliu.
Ak máte záujem o menší - kapacitný nákladný automobil, náš12 ton banský nákladný automobilje skvelá voľba. Je určený na efektívnu prepravu v ťažobných operáciách, s dobre inžinierom hydraulickým systémom, ktorý umožňuje hladké riadenie a spoľahlivé skládky.
Pre aplikácie podzemnej ťažby, našeVýbuch podzemnej ťažby - Dôkazné vozidloje špeciálne navrhnutý tak, aby spĺňal bezpečnostné požiadavky takýchto prostredí. Hydraulický systém v tomto vozidle je postavený tak, aby vydržal drsné podmienky v podzemí, čo poskytuje spoľahlivú prevádzku.

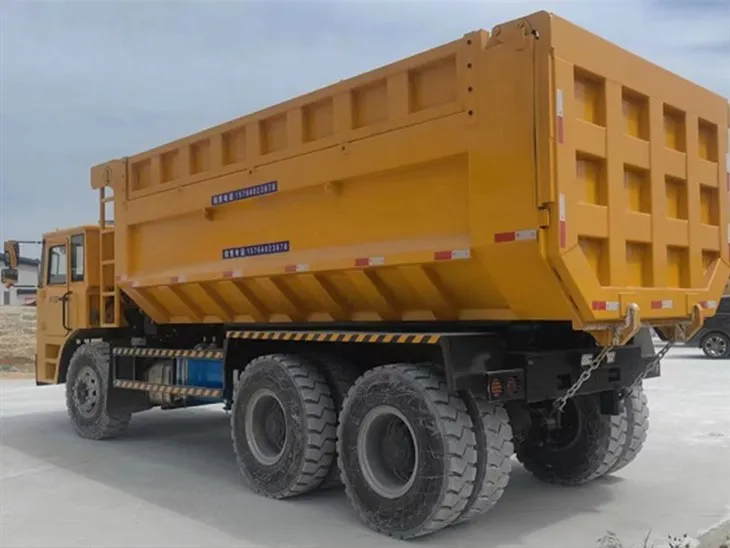

Ponúkame tiežAutonómna skládka, ktoré sú v popredí technologických inovácií. Tieto nákladné vozidlá používajú pokročilé hydraulické systémy integrované s technológiou autonómnej kontroly, čo umožňuje efektívnu a bezpilotnú prevádzku vo veľkých ťažobných a stavebných projektoch.
Kontaktujte nás kvôli obstarávaniu
Ak ste na trhu s kĺbovým sklápacím vozidlom alebo niektorým z našich ďalších produktov, radi by sme vás počuli. Náš tím odborníkov vám môže poskytnúť podrobné informácie o našich produktoch, odpovedať na vaše otázky a pomôcť vám nájsť správne riešenie pre vaše konkrétne potreby. Či už ste ťažobná spoločnosť, stavebná firma alebo sa podieľa na akomkoľvek inom odvetví, ktoré vyžaduje dopravu s ťažkou službou, naše ADT a súvisiace vozidlá môžu ponúknuť výkon a spoľahlivosť, ktorú potrebujete. Neváhajte a oslovte diskusie o obstarávaní.
